	产品名称：	U型过滤器
	产品型号：	YG、UG


	咨询电话：021-51061830 黄功

相关产品

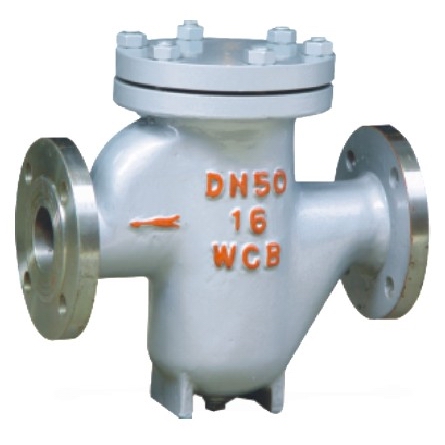

U型过滤器

U型过滤器概述：
广泛用于蒸汽、空气、水、油品等系统管道中，保护各种计量器、泵机、阀门、疏水器等设备。
一、U型过滤器特点：
UG型压力损失小，流通面积大，抗污性强。排污方便。
二、U型过滤器主要性能规范

Type
型号

Pressure Nominal(MPa)
公称压力

Working Temperature(℃)
工作温度

Filter Net Eye Number
滤网目数

APPlicable Media
适用介质

YG—W

2.0

300

20～150

Steam，Air，Water，Oil

YG—F

5．O

425

20～150

蒸汽、空气、水、油

三、U型过滤器技术参数表

Type 型号	Nominal Diameter(DN)公称通径	External dimensions(mm)外形尺寸
Type 型号	Nominal Diameter(DN)公称通径	A	L	H
UG型一A	10	150	80	125
	15	150	80	125
	20	180	100	153
	25	180	100	153
	40	200	155	304
	50	300	155	340
	65	340	220	380
	80	400	250	420
	100	500	295	502
	150	600	335	650
	200	786	395	770
UG型一B	Nominal Diameter(DN)公称通径	External dimensions(mm)外形尺寸
	Nominal Diameter(DN)公称通径	L	H1	H2
	15	270	90	145
	20	270	90	145
	25	270	90	145
	32	320	125	175
	40	320	125	175
	50	320	125	175
	65	430	140	220
	80	430	140	220
	100	430	140	220
	125	460	160	235
	150	460	170	235
	200	460	190	235
