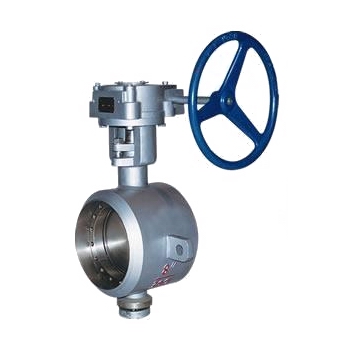

  产品名称: 对焊式硬密封蝶阀
  产品型号: D363H


  咨询电话:021-51061830 黄功
 相关产品
 对焊式硬密封蝶阀
 焊接式硬密封蝶阀


对悍式硬密封蝶阀概述:
  我公司引进能够国外先进技术的基础上,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀军邮双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

对悍式硬密封蝶阀特点:
1
、采用三偏心蝶阀堪称顶尖过程阀门,此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
2
、由于采用焊接结构,使阀门与管道平面达到永久性的零泄漏。
3
、此阀无法兰,对管道和保温包扎带来了很大的方便和美观。

对悍式硬密封蝶阀主要技术参数

公称通经DNmm)

 DN1001200mmin448

公称压力PNMPa)

强度试验(1.5×PN)密封试验(1.1×PN)

适用温度

碳钢:-29℃~425 不锈钢:-40℃~650

适用介质

水、蒸汽、热水、油品

驱动方式

蜗轮传动、电动、气动、液动

压力等级

ANSI 150Lb磅级/PN25

焊接标准

GB12224ANSI B1625DIN2559

主要零部件材料

零件名称

材料

阀体

碳钢、不锈钢、铬铝钢

蝶板

碳钢、合金钢、不锈钢

阀座

3不锈钢、钴基硬质合金

轴套

不锈钢

阀杆

不锈钢、特殊材料

填料

柔性石墨

D363H/663H/963H/-10/16/25/40/CPR对悍式硬密封蝶阀连接尺寸

公称通经

主要尺寸

公称通经

主要尺寸

in

DN(mm)

L

H1

H

in

DN(mm)

L

H1

H

4

100

190

270

370

18

450

330

535

820

5

125

200

295

390

20

500

350

560

900

6

150

210

308

416

24

600

390

630

980

8

200

230

370

530

28

700

430

670

1100

10

250

250

450

580

32

800

470

800

1300

12

300

270

465

630

36

900

510

850

1370

14

350

290

475

595

40

1000

550

880

1480

16

400

310

505

755

48

1200

630

1000

1690
