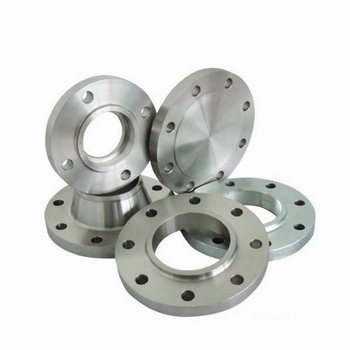

  产品名称： 德国DIN法兰标准
  产品型号： DIN


  咨询电话：021-51061830 黄功
 相关产品
 化工部法兰标准
 机械部法兰标准
 日标JIS法兰标准
 国标GB法兰标准

东洋阀门深圳有限公司主要生产《德国DIN法兰标准》也是国内法兰优秀供应商之一。在石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业具有较高的知名度及影响力，我厂自创办以来不断以科技创新，努力开发以国代进，主要按中国GB、JB、美标API、ANSI、英国BS、德标DIN、法国NF、日本JIS、JPI标准生产。并可根据用户特殊要求冶炼和制造。产品畅销全国各地，并远销中东、东南亚、欧美等十多个国家和地区。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。适用石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。
德国DIN法兰标准概述：
PN16(1.6MPa) 单位：mm

公称通径
外径
螺栓孔中心圆直径
连接凸出部分直径
连接凸出部分高度
法兰厚度
螺栓孔数量与直径
螺栓直径
DN
D
D1
D2
f
H
n-d
M
15
95
65
45
2
14
4-14
12
20
105
75
58
2
16
4-14
12
25
115
85
68
2
16
4-14
12
32
140
100
78
2
18
4-18
16
40
150
110
88
2
18
4-18
16
50
165
125
102
3
20
4-18
16
65
185
145
122
3
20
4-18
16
80
200
160
138
3
22
8-18
16
100
220
180
158
3
24
8-18
16
125
250
210
188
3
26
8-18
16
150
285
240
212
3
26
8-22
20
200
340
295
268
3
30
8-22
20
250
405
355
320
3
32
8-26
24

PN40(4.0MPa)  单位：mm

公称通径
外径
螺栓孔中心圆直径
连接凸出部分直径
连接凸出部分高度
法兰厚度
螺栓孔数量与直径
螺栓直径
DN
D
D1
D2
f
H
n-d
M
15
95
65
45
2
16
4-14
12
20
105
75
58
2
18
4-14
12
25
115
85
68
2
18
4-14
12
32
140
100
78
2
18
4-18
16
40
150
110
88
2
18
4-18
16
50
165
125
102
3
20
4-18
16
65
185
145
122
3
22
8-18
16
80
200
160
138
3
24
8-18
16
100
235
190
162
3
24
8-22
20
125
270
220
188
3
26
8-26
24
150
300
250
218
3
28
8-26
24
200
375
320
285
3
34
12-30
27
250
450
385
345
3
38
12-33
30

注：德标尺寸与机械部标准法兰尺寸互换；新产品设计应优先采用系列1尺寸。
